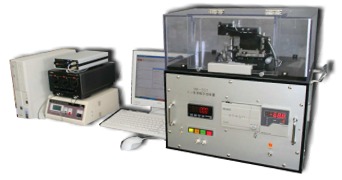

ナノ潤滑膜評価装置
特許取得：第３９７５４５０号 潤滑膜の評価装置 名古屋大学 共同特許 |
本装置は、前名古屋大学 大学院 工学研究科 マイクロ・ナノシステム工学専攻
三矢保永教授（現名古屋産業科学研究所 上席研究員）と当社の共同開発により製品化したものです。 |
| 特長 |
応用分野 |
- ナノ潤滑膜の凝着特性と摩擦特性が
超軽荷重で測定できます。
（凝着力を測定してから摩擦力の測定に移行できる）
- 単分子膜の存在形態（conformation）や、配列構造（layering）に依存した摩擦特性の測定が可能です。
- 凝着力と摩擦力ともに、高分解能（分解能5μN）で測定できます。
|
-
磁気ディスク表面潤滑膜（フッ素系潤滑剤：PFPEフォンブリンなど）の凝着力・摩擦力の測定、流動分子／固定分子の存在形態の評価
- MEMS部品用の潤滑剤の凝着力・摩擦力の測定
- 生体関節潤滑液・蛋白質潤滑液（ヒアルロン酸製剤、アルブミン、γ-グロブリンなど）と人口関節用軟骨材の摩擦特性の測定、吸着／摩耗状態の評価
|
|
|
|
|
凝着力の測定例 |
| ディスクの回転機構 |
空気軸受タイプの超低速ダイレクトリニアドライブモータ駆動 |
| ピンの加重機構 |
変位拡大機構付きピエゾアクチュエータによる高精度の負荷／徐荷動作 |
| 標準仕様 |
ピン・オン・ディスク型軽荷重低速摩擦試験装置
ディスク：2.5 インチ、3 インチサイズの磁気ディスク
ピン：φ1.5 のBK-7 製ボール、
ジンバルばね：ハチンソンType16 相当品 |
|
|
| |
|
仕様 |
| 測定可能な磁気ディスク |
3.0 インチ／2.5 インチ（アダプタ装着による） |
| 回転数 |
0.1〜100rpm（設定1rpm 未満0.01rpm 単位、1rpm
以上0.1rpm 単位） |
| 回転ジッタ |
0.1％PP 以下 |
| 回転制御方式 |
エンコーダ（324000ppr）によるPLL 制御 |
| 加重機構 |
クローズドループ制御のピエゾにより0.1μm の分解能で負荷／徐荷 |
| 最大計測摩擦力 |
50ｍN／10V（分解能：5μN） |
| センサ |
摩擦力測定／ASP-1-ILA
アームポジション／ASP-5-ILA
センシングポジション／レーザ変位センサ |
|
| |
|
プログラム仕様 |
| 凝着力測定 |
ディスクに接触するZ 位置とディスクから離れるZ 位置の差を凝着力に換算 |
| Friction サイクル測定 |
指定周回分のFriction データを取得、保存 |
| Drag サイクル測定 |
Friction データの最大、最小、平均を取得、保存 |
| 試験操作 |
機構部手動操作及びFriction 自動測定、凝着力自動測定 |
|
〜本装置は予告なしで仕様変更する場合があります〜 |
|
| |
